Расчет сечения провода по мощности нагрузки

  Электрическая проводка является потенциальным источником пожарной опасности. С целью минимизации возможность аварии в электрической сети, монтаж проводки внутри здания осуществляется в соответствии с установленными техническими нормативами.

  Безопасность эксплуатации электрической проводки обеспечивается прежде всего правильным выбором сечения кабеля по току (мощности подключаемой нагрузки). Если сечение кабеля окажется излишне маленьким, проводка будет греться из-за большой нагрузки, способно привести к расплавлению изоляции, короткому замыканию с последующим пожаром.

  Выбор площади поперечного сечения проводника производится в соответствии со следующими параметрами заданными параметрами:
- сила тока (А)
- мощность тока (кВт)
- материал изготовления проводки (медь или алюминий)
- количество фаз (1 или 3).

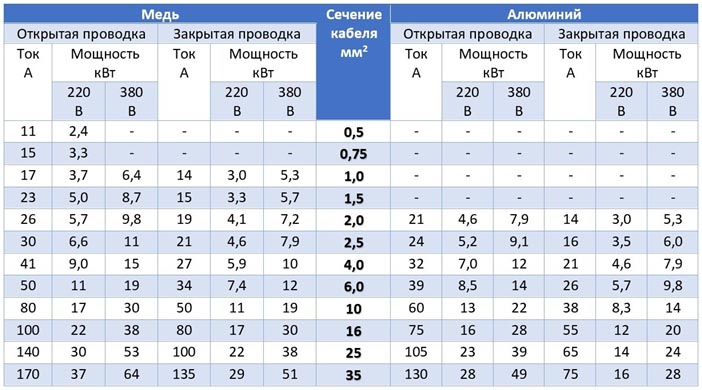

  С целью быстрого выбора достаточно использовать нижеприведенную таблицу (по материалам Рунета):


  Точные рекомендации по правильному подбору проводки даны в Главе 1.3 «Правил установки электрооборудования».

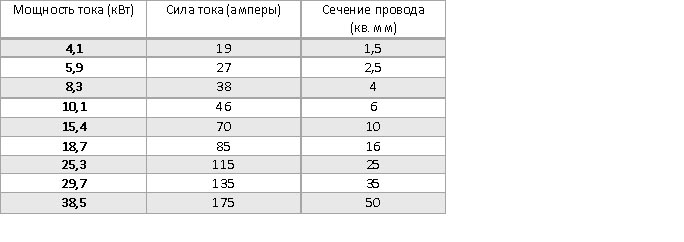

Для упрощенной оценки пригодности однофазной (на 220В) электрической медной проводки выбранного сечения при подключении нагрузки определенной мощности достаточно использовать таблицу (по материалам Рунета):

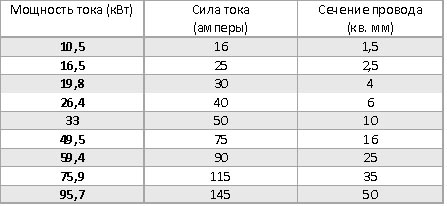

  Для упрощенной оценки пригодности трехфазной (на 380В) электрической медной проводки выбранного сечения при п  одключении нагрузки определенной мощности достаточно использовать таблицу (по материалам Рунета):
Из- за сопротивления материала электрической проводки (меди, алюминия) происходит некоторая потеря напряжения при прохождении тока сквозь проводник. Чем длиннее проводка, тем больше величина этих потерь. Однако, ощутимые потери могут возникнуть при протяженности электрической сети, измеряемой километрами. Для бытовой проводки они столь несущественны, что ими можно вполне пренебречь.

  Из-за сопротивления материала электрической проводки (меди, алюминия) происходит некоторая потеря напряжения при прохождении тока сквозь проводник. Чем длиннее проводка, тем больше величина этих потерь. Однако, ощутимые потери могут возникнуть при протяженности электрической сети, измеряемой километрами. Для бытовой проводки они столь несущественны, что ими можно вполне пренебречь.
