Заземление частного дома

Системы заземления для частного дома

  В зависимости от конструктивных особенностей подходящей к частному дому линии электропередачи применяются различные системы заземления.

  Различают следующие их разновидности (частные дома и коттеджи обычно подключают к системам заземления двух типов - TN-С-S и TT):

TN-C – система, имеющая совмещенные нулевой и защитный проводники. Подводящая линия в данном случае состоит из двух- или четырехжильных кабелей (фазный и нулевой проводники – в однофазной системе электроснабжения, три фазных и один нулевой – в трехфазной системе электроснабжения). Систему TN-C трудно назвать полноценной системой заземления, ведь заземляющие проводники электроустановки в ней подключаются к нулевому проводу, идущему от трансформатора. Обычно ее называют занулением, потому как выполнять все функции заземляющего контура она едва ли способна.

TN-S – система, имеющая разделенные нулевой и защитный проводники. Подводящая линия в данном случае состоит из трех- или пятижильных кабелей (фазный, нулевой и защитный проводники – в однофазной системе электроснабжения, три фазных плюс нулевой и защитный проводники – в трехфазной системе электроснабжения).

TN-C-S – система, в которой нулевой и защитный проводник совмещает свои функции лишь на определенном участке, который начинается возле источника питания и заканчивается на вводе в дом. Здесь же происходит их разделение на нулевой защитный (PE) и нулевой рабочий (N) провода (защитный проводник в такой системе подвергается повторному заземлению). По сути, система TN-C-S создается на базе TN-C.

TT – система, в которой домашняя система электроснабжения имеет обособленное глухое заземление, которое никак не соединяется с заземлением питающей подстанции.

Заземление во всех системах категории TN производится через трансформаторную подстанцию, а система TT предполагает создание заземляющего контура непосредственно возле дома.

Состав системы заземления ТТ

  Система ТТ в частном доме и коттедже имеет свои особенности. Требуется обязательное наличие в цепи заземления устройств защитного отключения (УЗО) или диффавтоматов, которые регулярно следует проверять на предмет работоспособности. Для обеспечения безопасной работы система ТТ должна быть оснащена устройством (системой) уравнивания потенциалов и искусственным заземляющим контуром.

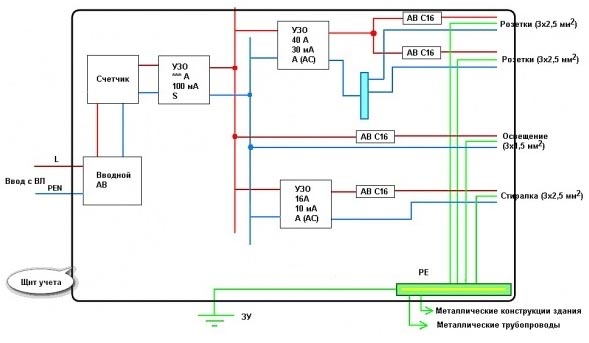

Схема системы ТТ имеет следующий вид:


  Если система ТТ подключается к металлическому щитку, то все проводники в щитке должны иметь двойную изоляцию. В качестве альтернативы металлическим щиткам можно использовать щитки пластиковые.

  Металлический щиток заземляется. В щитке делаем двойную изоляцию и соблюдаем меры предосторожности от прямого и косвенного прикосновения (нулевая шина будет в изоляционном боксе и т.п.). Для более надежной изоляции проводников в местах их прохождения через корпус металлического щитка можно использовать специальные текстолитовые втулки.

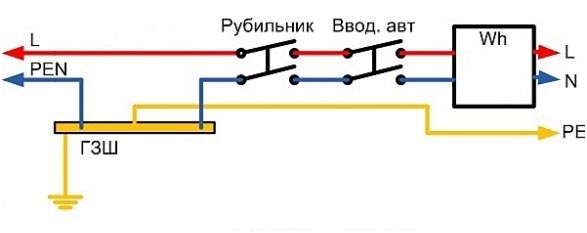

Деление входящего нулевого провода (где: PEN – это совмещенный рабочий нулевой (N) и защитный нулевой (PE) проводник) изображено на схеме:


ГЗШ (главная заземляющая шина) с помощью медного провода подключается к проводнику, ведущему к искусственному заземляющему контуру.

В щитке к заземляющей шине подводятся проводники РЕ, идущие от домашних потребителей и от систем уравнивания потенциалов.

Подземные элементы, соединяющие заземляющий контур с щитком, целесообразно делать из стали (из полосы). Использование неизолированных алюминиевых проводников в данном случае запрещено.

Расчет и создание заземляющего контура

  Как известно, опасный потенциал, возникающий в защитном проводнике РЕ при пробое фазного напряжения на корпус бытового устройства, направляется в область с наименьшим сопротивлением. И для того, чтобы во время прикосновения человека к открытым частям электроустановки напряжение продолжало уходить в землю, защищая людей от поражения электрическим током, заземляющий контур должен обладать низким сопротивлением. Поэтому расчет заземляющего контура сводится к определению величины сопротивления растеканию токов на заземляющем устройстве. Этот показатель зависит от нескольких факторов:
• от площади заземляющих элементов
• от расстояния между ними
• от глубины их погружения в землю
• от проводимости грунтов

  Для систем заземления ТТ, установленных в сетях с напряжением до 1кВ и оснащенных защитными устройствами УЗО, правила ПУЭ (пункт 1.7.59) устанавливают следующую зависимость: RаIа <50В, где:
  • Iа – минимальный ток уставки УЗО (в нашем случае он равен 10 или 30 мА)
  • Rа – суммарное сопротивление всех элементов системы заземления

  В соответствии с формулой, для УЗО с уставкой 30А этот показатель не должен превышать – 1660 Ом (минимальное требование к системе ТТ). Подобные значения, регламентируемые правилами ПУЭ, могут вводить в заблуждение. Поэтому на практике многие люди стремятся получить сопротивление заземляющего контура, не превышающее 4 Ом (что соответствует требованиям, распространяющимся на заземляющий контур источника питания).

  Для того, чтобы выполнить минимальное условие по сопротивлению заземляющего контура, в землю достаточно бывает вбить один металлический уголок или штырь длиной – 2…2,5м. На практике же, в целях обеспечения более надежной защиты, используется сразу несколько защитных стержней (чаще всего – 3) указанной длины.

  Если вы сомневаетесь в количестве и длине электродов, то для расчета заземляющего контура лучше всего обратиться к специалистам. Также эти параметры можно узнать у соседей, имеющих действующий заземляющий контур, допущенный надзорными органами к эксплуатации после проведения соответствующих замеров сопротивления.

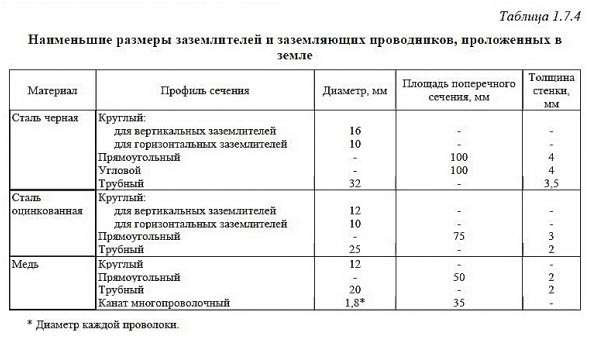

Минимальные размеры сечения вертикальных электродов можно взять из знакомой электрикам таблицы:


  В качестве электродов на практике чаще всего используются гладкие стальные прутья диаметром не менее 16 мм или заостренные уголки (50х50). Для обвязки электродов используется стальная полоса размером 4х40 или 5х40.

  Располагать электроды можно как в ряд, так и по углам геометрических фигур (например, по углам треугольника и т.п.). В каждом конкретном случае их расположение определяется удобством осуществления монтажных работ и наличием свободного пространства.

  Расстояние между электродами определяется коэффициентом использования стержня, который равен – 2,2. То есть, для того чтобы система работала с максимальной эффективностью, расстояние между двумя одинаковыми электродами должно быть не меньше, чем 2,2 длины каждого из них (по всем направлениям). При уменьшении этого расстояния (а на практике чаще всего так и происходит) эффективность системы будет снижаться.

  Верхние концы электродов обвязываются полосой или стальным прутом и соединяются при помощи сварки. На завершающем этапе заземляющий контур подключается к электрическому щитку. Все соединения в конструкции заземляющего контура должны быть выполнены с помощью сварки.

Устройства защитного отключения

  Для дополнительной защиты от токов утечки при косвенном прикосновении к открытым поверхностям электроприборов в общую схему электроснабжения рекомендуется внедрять устройства защитного отключения (УЗО) или дифференциальные автоматы. Подобная защита срабатывает на слабые токи утечки, отключая питание сети (токи утечки, несмотря на свою малую величину, могут быть опасны для человека). Их установка целесообразна по той причине, что обычные защитные автоматы срабатывают только на токи короткого замыкания.

  В современных системах принято устанавливать УЗО двух различных номиналов: общее противопожарное УЗО, срабатывающее на ток утечки – 100 мА, а также одно (или несколько) УЗО, подключенных к линии штепсельных розеток и срабатывающих на ток – 30 мА или 10 мА.

  УЗО, подключаемые к бытовой технике, напрямую взаимодействующей с водой (стиральные и посудомоечные машины, водонагреватели и т. д.), должны срабатывать на ток утечки – 10 мА. На линию осветительных систем УЗО не устанавливаются.

  Работоспособность устройств защиты или дифференциальных автоматов необходимо регулярно проверять (1 раз в месяц и т.д.). Для этого на корпусе устройств имеются специальные кнопки – «тест».

Система уравнивания потенциалов

  После создания системы заземления, оснащенной устройствами автоматического отключения, в доме появляется защитный проводник, соединяющий все элементы системы электроснабжения. Данный проводник представляет потенциальную угрозу. Ведь при повреждении какого-либо потребителя на корпус всех неповрежденных электроприборов выносится опасный потенциал. Он будет присутствовать там до момента срабатывания УЗО, создавая опасность при прямом прикосновении. В целях снижения указанного напряжения в здании необходимо создать систему уравнивания потенциалов (СУП), способную уравнять потенциал всех его токопроводящих частей (строительных конструкций, инженерных коммуникаций и т. д.).

  СУП представляет собой своеобразную сетку проводников (РЕ), объединяющих между собой все токопроводящие элементы объекта через ГЗШ, то есть через ее РЕ-часть. Соединение шины РЕ и токопроводящих частей здания производится радиально (к каждой заземляемой конструкции подводится отдельный проводник РЕ).
