Выбор ТЭНа

Трубчатые электронагреватели (ТЭНы) предназначены для преобразования электрической энергии в тепловую и применяются в качестве комплектующих изделий в промышленных установках и бытовых нагревательных приборах. Нагрев различных сред осуществляется путем конвекции, теплопроводности и излучения.

Трубчатые электронагреватели (ТЭНы) по сравнению с другими типами нагревателей отличаются:

- возможностью эксплуатировать их при непосредственном контакте с нагреваемыми средами, которые могут быть газообразными и жидкими при давлении до 4,5 атм, а также твердыми;

- надежностью при вибрациях и значительных ударных нагрузках.



                                                  Типовая конструкция ТЭНа:







L - развёрнутая длина ТЭНа;

lk - длина контактного стержня в заделке;

la - длина активной поверхности;

R - радиус гибки ТЭНа;

d - диаметр оболочки ТЭНа.



Наиболее используемые ТЭНы:  ТЭН-32; 45; 60; 78; 85; 100; 120; 140; 170; 200; 240; 280  (см)

(возможно изготовление ТЭНа развёрнутой длиной до 4 метров).

Диаметр оболочки ТЭНа:  8, 10, 13мм.

Материал ТЭНа: углеродистая сталь, нержавеющая сталь, медь, латунь.

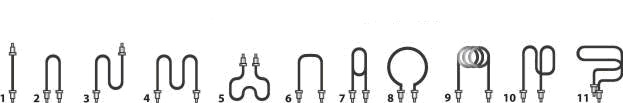

                                               Типовые формы ТЭНа:





Пример обозначения ТЭНа при заказе по  ГОСТ 13268-88:



ТЭН

100

А

13

2,5

Р

220

Ф2

Шт.

R30



Развернутая длина ТЭНа, см

Обозначение контактного стержня

Диаметр оболочки ТЭНа, мм

Мощность, кВт

Нагреваемая среда

Напряжение питания, В

Форма ТЭНа

Наличие штуцеров

Радиус гибки, мм (30мм)



                                    Контактный стержень в заделке ТЭНа по ГОСТ 13268-88 :

Обозначение  А        В         C          D         E

Длина, мм      40       65        100      125      160



 Стандартные радиусы гибки ТЭНа: 17, 19, 24, 30, 35, 40, 45, 50, 60мм.

ТЭН обычно снабжен контактным стержнем с резьбой М4.

В заказе на ТЭН формы 3-8 необходимо указать его габаритные размеры.

Трубчатые электронагреватели для воды и масла оснащены штуцерами с резьбой G1/2  из углеродистой стали.

Возможна комплектация штуцерами М22х1,5,  М16х1,5,  М14х1,0.



Ниже справочно приведена максимальная мощность (кВт) ТЭНов диаметром оболочки 13мм



Нагреваемая среда по ГОСТ 13268-88

Материал ТЭНа

Обозна-чение

tº обо-лочки, Cº

Развернутая длина ТЭНа (см)

32

45

50

60

70

78

85

100

125

140

170

200

240

280

Воздух, газы и смеси газов, движущиеся со скоростью не менее 6 м/с

Углеро-дистая сталь

O

450

0,5

0,8

0,9

1,2

1,4

1,5

1,7

2,1

2,4

2,9

3,5

4,2

5,1

6,0

Воздух, газы и смеси газов

S

450

0,2

0,3

0,4

0,5

0,6

0,6

0,7

0,8

1,0

1,1

1,4

1,7

2,0

2,4

Вода, слабый раствор кислот и щелочей

P

100

1,5

2,2

2,6

3,2

3,8

4,3

4,7

5,6

6,5

7,8

9,6

11,5

14

16,9

Жиры, масла

Z

300

0,3

0,4

0,5

0,6

0,8

0,9

0,9

1,1

1,3

1,6

1,9

2,3

2,8

3,3

Литейные формы, прессформы

L

450

0,5

0,7

0,9

1,1

1,3

1,4

1,6

1,9

2,2

2,6

3,2

3,8

4,6

5,5

Воздух, движущийся со скоростью не менее 6 м/с. ТЭН с оребрением

O

450

1,1

1,6

1,9

2,3

2,8

3,2

3,5

4,1

4,8

5,7

7,0

8,4

10,2

12,0

Вода, слабый раствор кислот и щелочей

Нержа-веющая сталь

J

100

1,5

2,2

2,6

3,2

3,8

4,3

4,7

5,6

6,5

7,8

9,6

11,5

14

16,9

Воздух, газы и смеси газов

T

650

0,5

0,8

0,9

1,1

1,3

1,5

1,6

1,9

2,3

2,6

3,2

3,8

4,6

5,4

Примечание: допускается использование S в О; S, О в L; Z в Р.
