Автоматический выключатель ВА47-29 / ВА47-100, ВА47-125

ФотоТехническое описание
Предназначен для защиты распределительных и групповых цепей, имеющих различную нагрузку:
- электроприборы, освещение – выключатели с характеристикой В
- двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C
- двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D
Маркировка:
  Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
  Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
  Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
  Кривая B – автомат срабатывает при появлении в цепи тока в 35 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.
  Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
  Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
  Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Материалы:
- корпус и детали аппарата выполнены из пластика, не поддерживающего горение
- маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию
Особенности конструкции.
Отличительной особенностью данных автоматов является ширина модуля – 17,5мм достигаемая за счет применяемых материалов и технологий.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.
На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).
В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
Удобство монтажа
Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.
  Предназначен для защиты распределительных и групповых цепей, имеющих различную нагрузку:
- электроприборы, освещение – выключатели с характеристикой В
- двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C
- двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D

Маркировка:
  Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
  Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
  Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
    - кривая B – автомат срабатывает при появлении в цепи тока в 35 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиево
проводкой
    - кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях
    - кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
  Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.

Материалы:
- корпус и детали аппарата выполнены из пластика, не поддерживающего горение
- маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию

Особенности конструкции.
Отличительной особенностью данных автоматов является ширина модуля – 17,5мм достигаемая за счет применяемых материалов и технологий.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.
На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).
В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.

Удобство монтажа.
Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.

За подробной информацией обратись по ссылке: http://www.necm.ru/product/modular_equipment/196/


Заказать товар


Фото ТО Код Наименование товара Ед. изм. Розничная цена с НДС, руб. Скидка, % Наличие Заказать
Автоматический выключатель ВА47-29 / ВА47-100, ВА47-125
Предназначен для защиты распределительных и групповых цепей, имеющих различную нагрузку:
- электроприборы, освещение – выключатели с характеристикой В
- двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C
- двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D
Маркировка:
  Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
  Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
  Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
  Кривая B – автомат срабатывает при появлении в цепи тока в 35 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиевой проводкой.
  Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях.
  Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
  Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.
Материалы:
- корпус и детали аппарата выполнены из пластика, не поддерживающего горение
- маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию
Особенности конструкции.
Отличительной особенностью данных автоматов является ширина модуля – 17,5мм достигаемая за счет применяемых материалов и технологий.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.
На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).
В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
Удобство монтажа
Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.
  Предназначен для защиты распределительных и групповых цепей, имеющих различную нагрузку:
- электроприборы, освещение – выключатели с характеристикой В
- двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C
- двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D

Маркировка:
  Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
  Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
  Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания.
    - кривая B – автомат срабатывает при появлении в цепи тока в 35 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используют в бытовых сетях с замоноличенной алюминиево
проводкой
    - кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях
    - кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр.
  Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии.

Материалы:
- корпус и детали аппарата выполнены из пластика, не поддерживающего горение
- маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию

Особенности конструкции.
Отличительной особенностью данных автоматов является ширина модуля – 17,5мм достигаемая за счет применяемых материалов и технологий.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; так же это уменьшает переходное сопротивление и потери.
На лицевой панели автоматического выключателя ВА47-29 реализован механический индикатор положения контактов (включено/отключено).
В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.

Удобство монтажа.
Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
В аппарате реализована возможность двойного одновременного подключения шины и проводника, что позволяет значительно расширить диапазон возможных схемных решений.
Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже.
Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику.

За подробной информацией обратись по ссылке: http://www.necm.ru/product/modular_equipment/196/

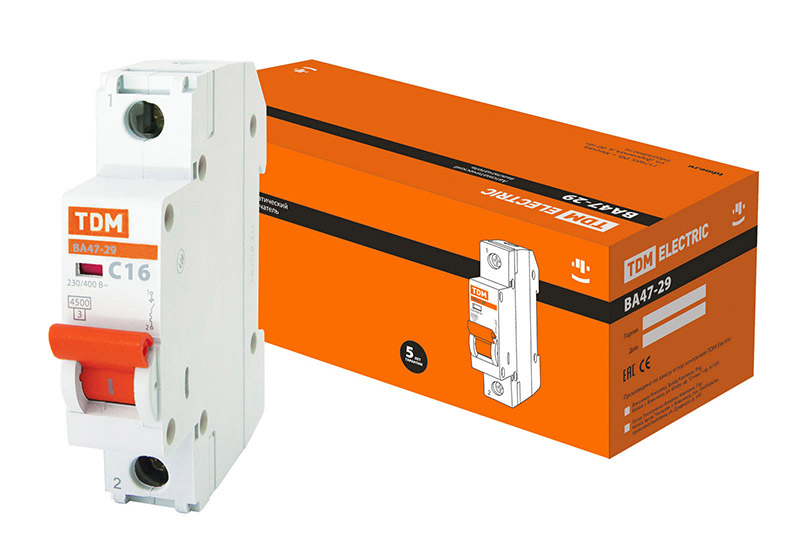

08290 Автоматический выключатель TDM ВА47-29 1P 16А 4,5кА C (у12шт) (z120шт) (SQ 0206-0074) шт 82 5 есть в наличии
